Как определить длину клинового ремня
How do I determine the length of a V-belt? // Thomas Velghe. Kramp knowledge center - Перевод Алена Волкова
Среда, 16 декабря 2020 • 6 минут на прочтение
Клиновые ремни подвержены износу: они могут растягиваться, рваться или получать иные повреждения. Перед заменой клинового ремня необходимо правильно определить размер ремня. Для этого необходимо узнать, как правильно его измерить. Компания Grenar делится советами!
Чтобы подобрать подходящий клиновой ремень, необходимо знать, какие типы клиновых ремней бывают. С годами клиновые ремни претерпели значительные изменения, появилось множество новых моделей ремней, но различают несколько основных типов:
Чтобы подобрать подходящий клиновой ремень, необходимо знать, какие типы клиновых ремней бывают. С годами клиновые ремни претерпели значительные изменения, появилось множество новых моделей ремней, но различают несколько основных типов:
Классический ремень (VB)
Для определения длины классического ремня используется внутренняя длина (внутренний размер) (Li). Классические профили можно идентифицировать на сайте Grenar по обозначению «VB».
.
VB = классические профили
13 = ширина, мм
1016 = внутренняя длина, мм
.
VB = классические профили
13 = ширина, мм
1016 = внутренняя длина, мм
Узкий профиль (high power/SK)
Эти ремни усилены, обладают улучшенным характеристикам, в результате чего увеличивается передача мощности по сравнению с классическими ремнями.
Зубчатые ремни
Превосходная гибкость этих клиновых ремней позволяет использовать клиноременные шкивы небольшого диаметра.
.
Li = внутренняя длина Ld = базовая длина La = внешняя длина
.
Li = внутренняя длина Ld = базовая длина La = внешняя длина
Определение длины клинового ремня
Для клиновых ремней используются различные измерения длины:

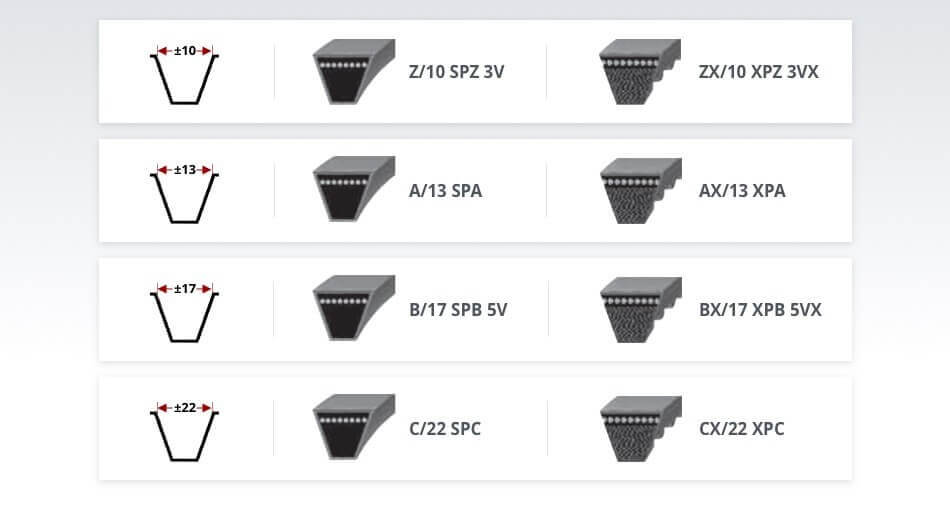

Размеры клиновых ремней разного типа
- Li = внутренняя длина
- Ld/Lw = базовая длина (данный показатель классифицируется в соответствии со стандартом ISO)
- La = внешняя длина
Размеры клиновых ремней разного типа
Измерение клиновых ремней
По номеру, который указан на ремне, вы легко определите, какой клиновой ремень вам нужен. Но бывают случаи, когда номер не читается, и вам нужно самостоятельно определить длину ремня. Измеритель длины клинового ремня VB900000 невероятно упрощает измерение клиновых ремней и позволяет одновременно определять различные длины для каждого типа ремня.
Классический ремень (VB)
Для классических профилей базовая и внешняя длины рассчитываются следующим образом:
Базовая длина = внутренняя длина + 30 мм
Внешняя длина = внутренняя длина + 50 мм
Базовая длина = внутренняя длина + 30 мм
Внешняя длина = внутренняя длина + 50 мм
Ремни узкого профиля
Внутренняя и внешняя длина рассчитываются следующим образом:
Внутренняя длина = базовая длина - 45 мм
Наружная длина = базовая длина + 18 мм

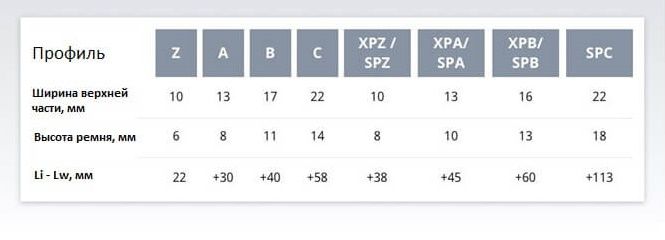

Чтобы продемонстрировать различные размеры, а также различия между внутренней, базовой и внешней длиной клиновых ремней, мы подготовили для таблицу:
Внутренняя длина = базовая длина - 45 мм
Наружная длина = базовая длина + 18 мм
Чтобы продемонстрировать различные размеры, а также различия между внутренней, базовой и внешней длиной клиновых ремней, мы подготовили для таблицу:
